Десять ошибок при конструировании систем теплых полов



Теплые водяные полы – одна из главных инженерных конструкций дома, которая заняла прочное место среди приборов, обеспечивающих жилье теплом. Для повышения надежности и производительности работы данного вида отопления используют замкнутую комплектную систему, гарантирующую техническую слаженность элементов и получающую тепло от одного производителя. Это условие дает возможность сделать верный расчет необходимого температурного режима, позволяет создать максимально комфортные условия для жизни.



Правила и особенности монтажа



Прежде чем купить теплый пол, а вернее необходимое оборудование для него необходимо понимать ряд особенностей его выбора и монтажа. При планировке теплых водяных полов нужно предусмотреть несколько основных моментов, благодаря которым отопительная система будет функционировать налажено и без сбоев. Конструкция, смонтированная в соответствии с грамотно составленным проектом, значительно выигрывает в долговечности и эффективной работе. Стоимость её будет в 1,5 – 2 раза дешевле, чем устройство без точного расчета. Существенным недостатком может стать закладка малого резерва высоты, необходимой для «пирога» теплого пола: она должна составлять не менее 85 мм (не учитывая покрытия).

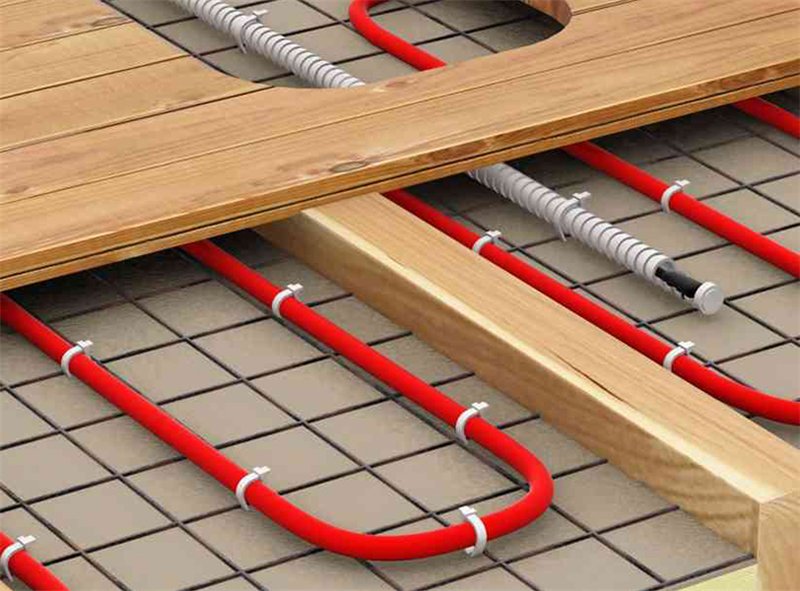

Оптимальный способ размещения петель – «улитка». В этом случае можно сэкономить на количестве трубы (10 – 15%) и выиграть на гидравлических особенностях, а именно: поверхность пола прогревается равномерно по всей площади, уменьшаются линейные и общие потери давления воды в трубах.



Наиболее серьезные и распространенные ошибки, которых следует избегать, приступая к монтажу системы теплых водяных полов:



1. Укладывание обогревающих элементов без предварительно разработанного проекта, на котором указаны параметры каждого контура.
2. Несоблюдение расстояния между трубами, без параллельного закрепления.
3. Внесение изменений и корректировок проекта без выполнения точного расчета водяного теплого пола.
4. Использование труб малого диаметра для укладывания на большой площади. При этом повышается допустимая норма гидродинамического сопротивления, и циркуляция воды не будет полноценной: часть комнаты останется непрогретой.
5. Осуществление сборки на неподготовленном или мокром основании, не застеленном теплоизоляционным материалом.
6. Не оставлены отступы от стен (минимально 100 мм), не учтено расположение мебели.
7. Наращивание петель теплого пола без применения пресс-фитингов (герметичного соединения). В этом случае повышается опасность разрыва трубы во время эксплуатации;
8. Не выполнена схема уложенной магистрали с указанием привязки труб. Без наличия точного чертежа при дальнейших работах (стяжка, укладка напольной плитки, паркета, ламината) может произойти повреждение системы;
9. Преждевременное включение отопления до того, как цементная основа полностью затвердеет.
10. Отсутствие деформационных швов, которые необходимы для предупреждения появления осадочных трещин вследствие естественных температурных колебаний, если:



• длина пола превышает 8 м;
• площадь комнаты свыше 40 м²;
• имеются входящие углы;
• труба проходит вдоль внешних стен.

Дата публикации: 15/02/2016
