Определение рабочих характеристик оборудования начинается с понимания базовых величин, которые напрямую влияют на эффективность всей системы. При поиске подходящих решений специалисты часто изучают компрессоры, чтобы подобрать модель под конкретные задачи. Без точных расчетов легко столкнуться с недостаточной мощностью или избыточным потреблением энергии, что приводит к дополнительным затратам.

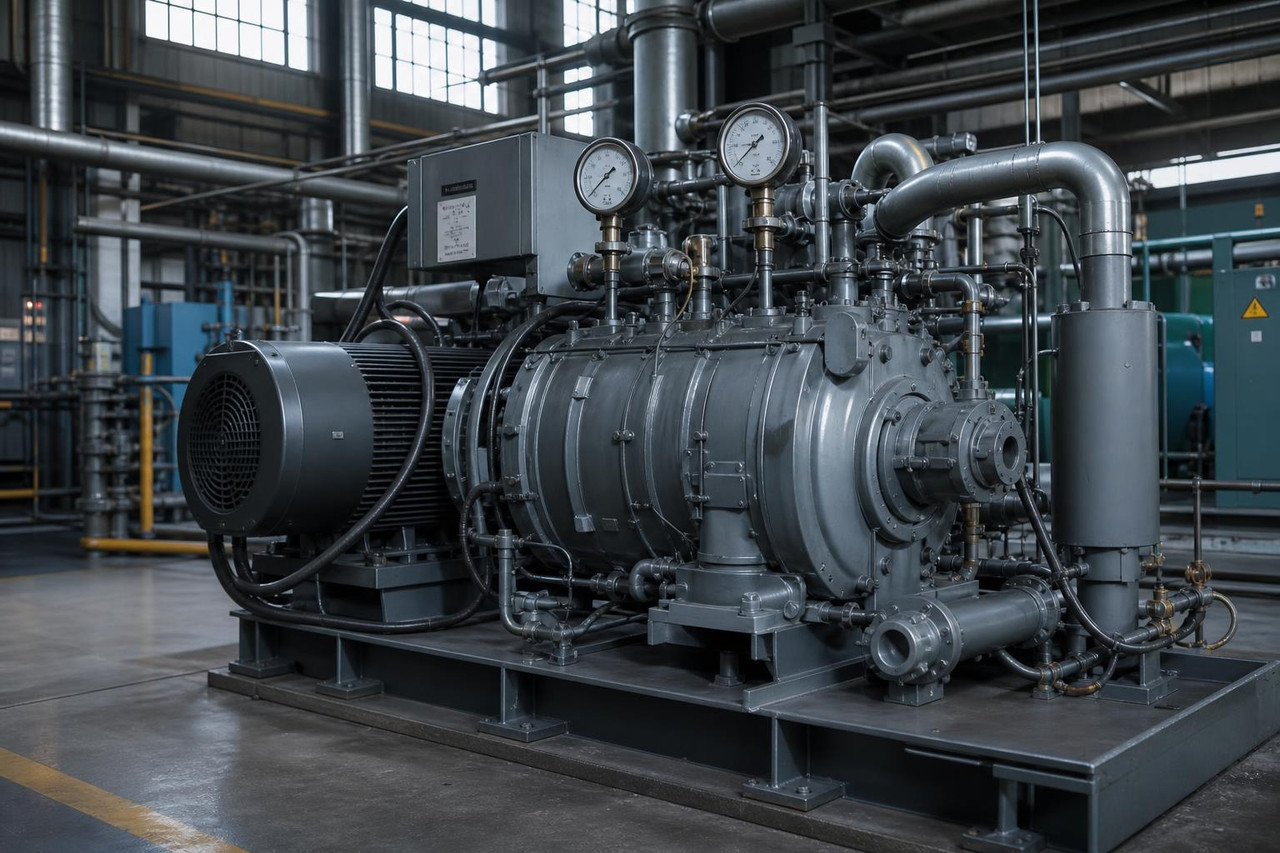

Типичный промышленный компрессор с контрольно-измерительными приборами

Зачем нужны точные расчеты параметров

Производительность и давление определяют, насколько эффективно устройство справится с поставленной задачей. Производительность показывает объем воздуха или газа, который аппарат перемещает за единицу времени, а давление характеризует силу, с которой среда подается в систему. Неправильный выбор этих показателей может привести к простоям или преждевременному износу компонентов.

В реальных условиях расчеты помогают учесть потери на трение в трубопроводах, изменения температуры окружающей среды и особенности потребителей. Инженеры используют стандартные соотношения, чтобы заранее оценить, подойдет ли выбранная модель для непрерывной работы или потребуется резерв.

Основные понятия и единицы измерения

Производительность чаще всего выражают в литрах в минуту или кубических метрах в час. Давление измеряют в барах, мегапаскалях или атмосферах. Важно помнить о разнице между избыточным и абсолютным давлением, поскольку многие формулы требуют учета атмосферного фона.

Для бытовых и небольших промышленных задач обычно достаточно значений до 10 бар. В более сложных системах, например при пневмотранспорте или в лакокрасочных цехах, показатели могут достигать 20–40 бар. Переход от теоретических значений к практическим требует учета коэффициента запаса, который обычно составляет 1,2–1,5.

Точный расчет позволяет избежать как недостатка мощности, так и излишних расходов на электроэнергию.

Пример простой оценки: если требуется подавать 500 литров воздуха в минуту при давлении 8 бар, то модель с номинальной производительностью 600 литров в минуту и запасом по давлению до 10 бар окажется более надежной. Такие ориентиры помогают быстро отсеять неподходящие варианты еще на этапе подбора.

Базовые формулы для определения производительности

Расчет начинается с оценки суммарного расхода воздуха всеми потребителями. Для этого суммируют номинальные значения каждого пневмоинструмента или процесса, после чего вводят поправочные коэффициенты на одновременность работы и возможные утечки. Такой подход позволяет получить исходную цифру, от которой отталкиваются при выборе модели.

Основная зависимость выглядит следующим образом: требуемая производительность равна сумме расходов потребителей, умноженной на коэффициент одновременности и коэффициент запаса. Коэффициент одновременности обычно лежит в пределах 0,6–0,9, а запас добавляют в диапазоне 1,2–1,4. Эти множители учитывают реальные условия эксплуатации, где не все устройства работают на полную мощность одновременно.

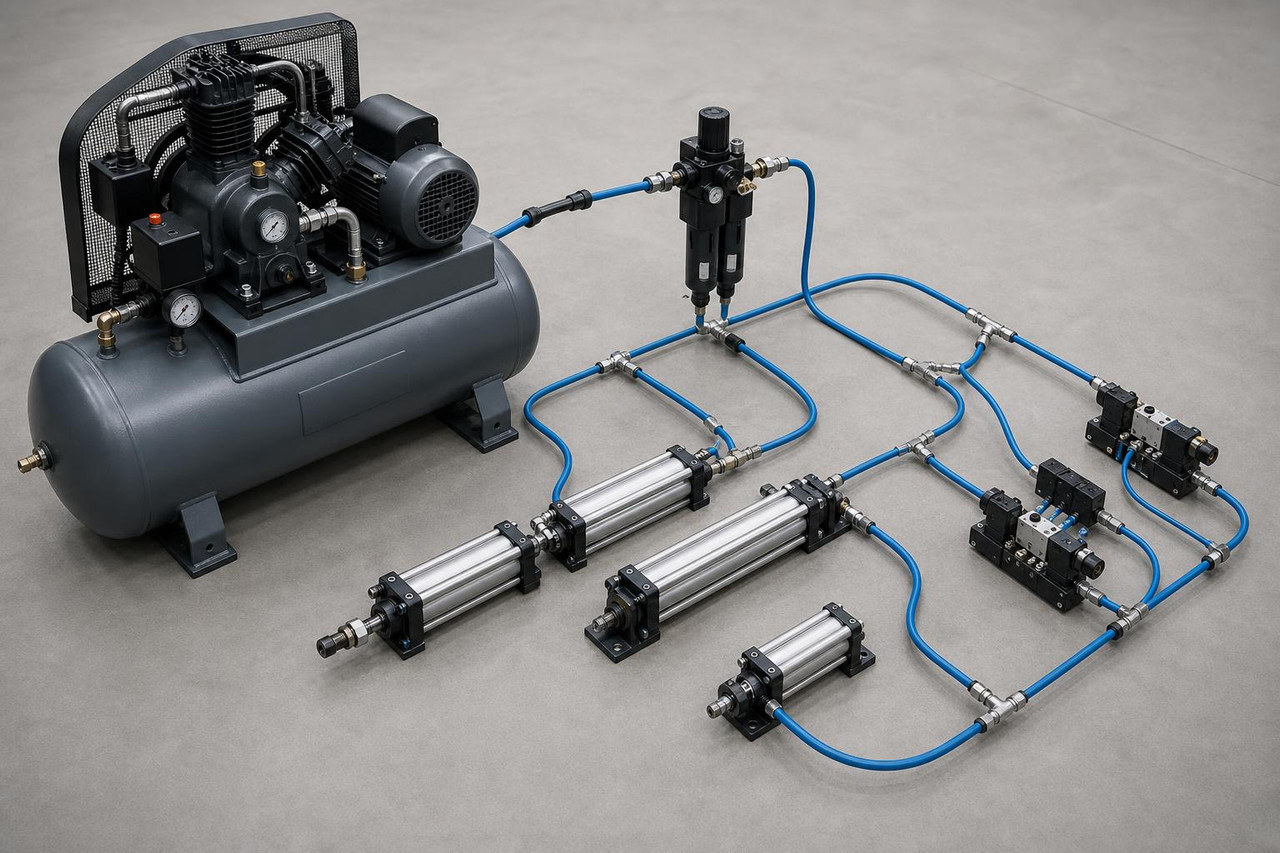

Схема типичной пневматической сети с несколькими потребителями

Давление рассчитывают отдельно. Необходимо знать минимальное рабочее давление самого требовательного потребителя и добавить запас на потери в трубопроводах и фильтрах. Потери в магистрали зависят от длины, диаметра труб и скорости потока. Для приблизительной оценки можно использовать упрощенные таблицы или формулы, где падение давления пропорционально квадрату расхода и длине участка.

Пример расчета для небольшой мастерской

Предположим, в мастерской установлены три пневмоинструмента: гайковерт с расходом 250 литров в минуту, шлифовальная машина на 180 литров и краскопульт на 120 литров. При коэффициенте одновременности 0,7 и запасе 1,3 итоговая производительность составит около 500 литров в минуту. Давление выбирают на 1–2 бара выше максимального требования инструментов, чтобы компенсировать потери.

Потребитель	Расход, л/мин	Рабочее давление, бар	Коэффициент одновременности
Гайковерт	250	6,5	0,7
Шлифовальная машина	180	7	0,7
Краскопульт	120	5	0,7
Итого с запасом	500	8	—

В таблице приведены исходные данные и итоговые значения после применения коэффициентов. Такие расчеты помогают быстро понять, достаточно ли мощности у существующего оборудования или требуется замена.

Учет потерь в системе часто оказывается ключевым моментом, который отделяет теоретический подбор от реальной работоспособности.

Дополнительно стоит учитывать сезонные колебания температуры. В холодное время плотность воздуха меняется, что слегка влияет на объемные показатели. Для большинства стационарных установок эти поправки незначительны, но при точных инженерных расчетах их включают в итоговую формулу.

Влияние внешних условий на точность расчетов

Температура окружающей среды напрямую меняет плотность воздуха, что отражается на объемных показателях работы оборудования. При повышении температуры на каждые 10 градусов производительность в объемных единицах растет, но массовая подача остается прежней. Инженеры вводят температурные поправки в исходные данные, чтобы избежать недооценки или переоценки мощности.

Высота над уровнем моря тоже играет роль. С подъемом атмосферное давление падает, и компрессору требуется больше энергии для достижения того же избыточного давления. В горных районах или на высоких этажах зданий этот фактор учитывают через поправочные таблицы или формулы, где коэффициент зависит от высоты в метрах.

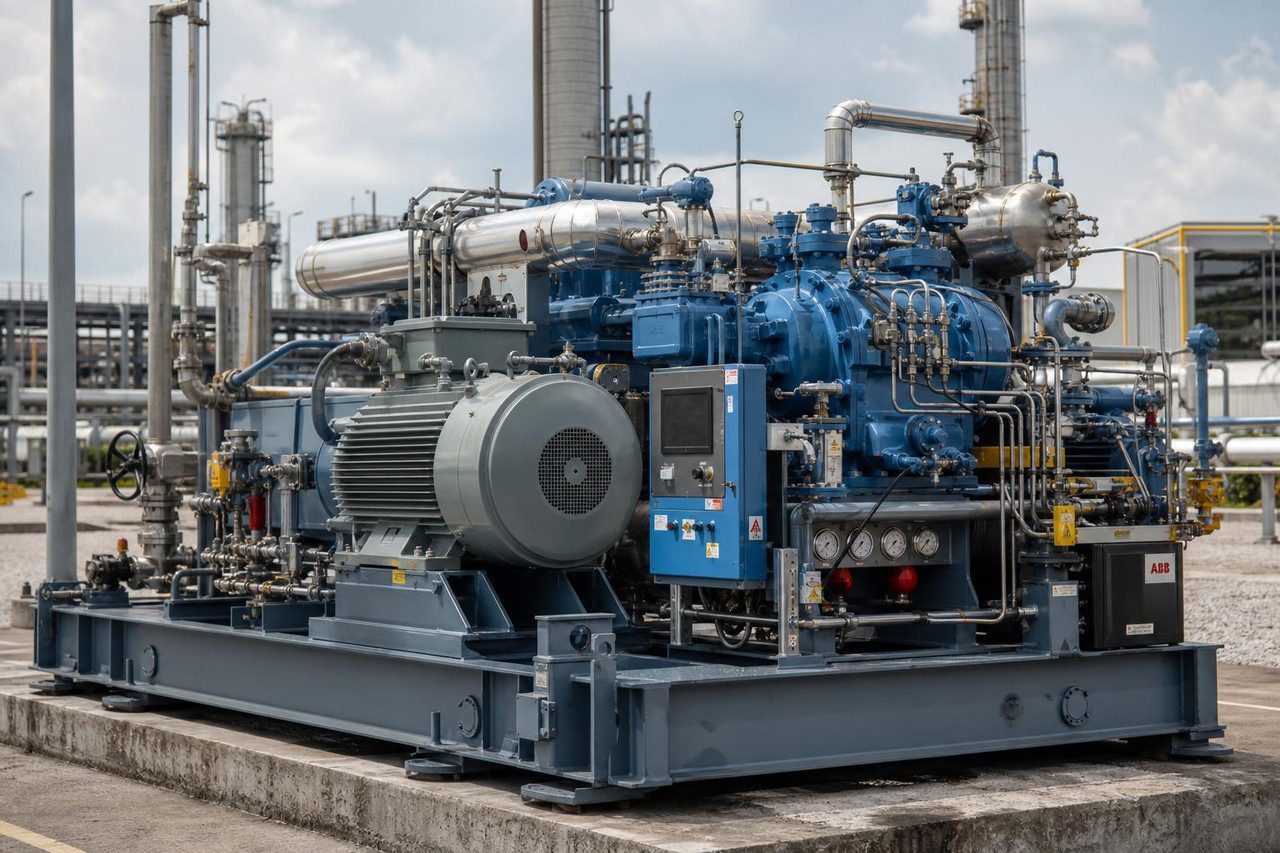

Компрессорная станция на промышленной площадке с защитой от внешних факторов

Влажность воздуха влияет на коррозию внутренних элементов и на работу осушителей. При расчетах для влажных климатических зон добавляют запас на конденсат и проверяют совместимость с системами подготовки воздуха. Это особенно важно для лакокрасочных и пищевых производств, где качество сжатой среды критично.

Реальный пример из практики: на одном предприятии по обработке металла первоначальный подбор без учета летней жары привел к перегреву и снижению производительности на 15 процентов. После введения температурной поправки и установки дополнительного охлаждения показатели стабилизировались. Такие случаи показывают, почему простые формулы нужно адаптировать под конкретные условия.

Внешние факторы часто оказываются решающими при переходе от теоретического проекта к работающей системе.

Для учета всех переменных применяют специализированные программы или справочные пособия, где собраны зависимости для разных регионов. При отсутствии точных данных используют средние коэффициенты, проверенные на практике за многие годы эксплуатации аналогичного оборудования.

Сравнение типов оборудования по ключевым характеристикам

При подборе источника сжатого воздуха важно сопоставить разные конструкции между собой. Поршневые аппараты отличаются простотой и доступностью для небольших нагрузок, тогда как винтовые модели показывают более стабильную работу при непрерывном режиме. Центробежные решения чаще встречаются на крупных объектах с высокими объемами подачи.

Эффективность каждого варианта зависит от соотношения потребляемой мощности и выдаваемого объема. Для поршневых устройств характерен более высокий уровень шума и вибрации, что требует дополнительных мер по изоляции. Винтовые агрегаты, напротив, работают тише и требуют меньшего обслуживания за счет меньшего количества трущихся частей.

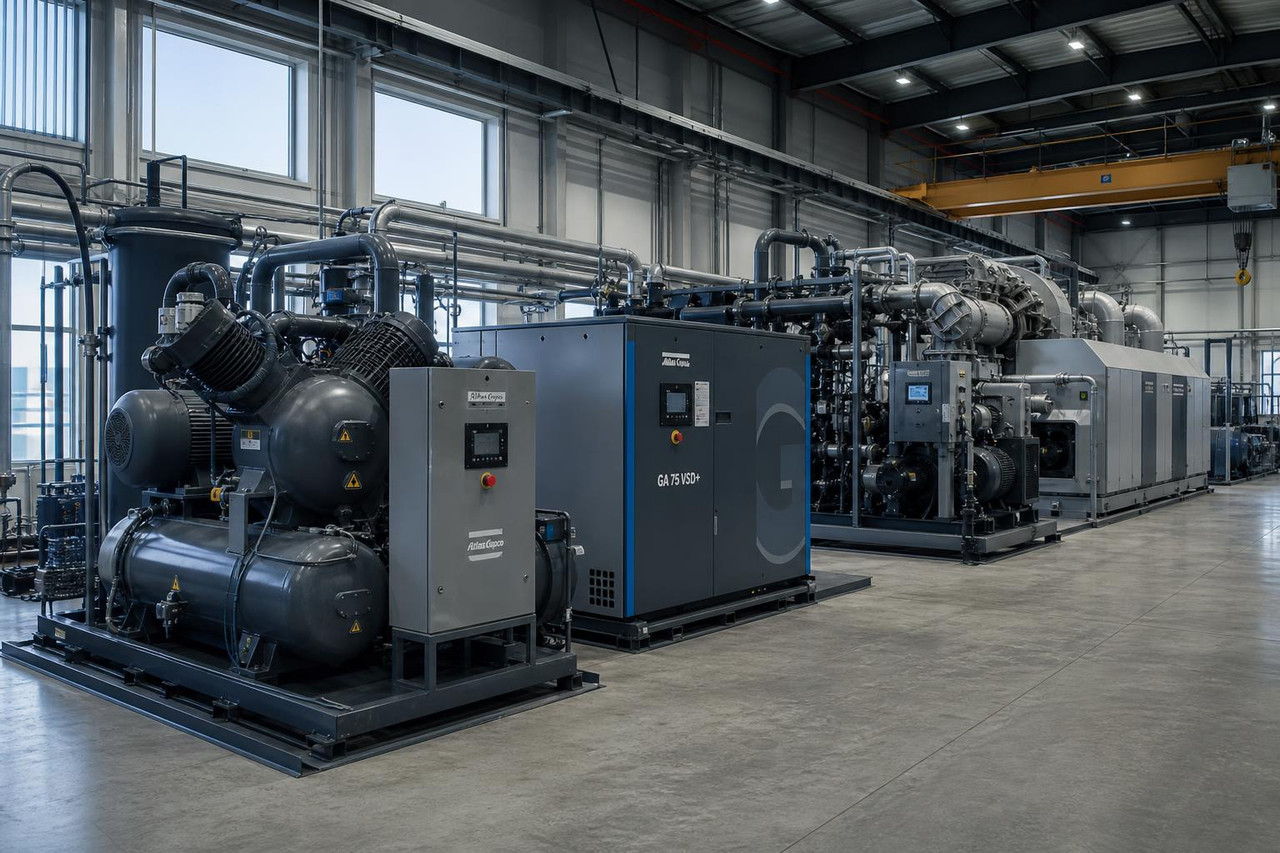

Сравнение компрессорных агрегатов разных конструкций в цеху

При одинаковых расчетных параметрах производительности и давления выбор часто сводится к стоимости эксплуатации за год. Здесь учитывают расход электроэнергии, периодичность замены расходников и возможные простои. Практика показывает, что для сменной работы с частыми остановками поршневые варианты иногда оказываются выгоднее, а для круглосуточного режима выигрывают винтовые.

Тип конструкции	Диапазон давления, бар	КПД, %	Уровень шума, дБ	Рекомендуемый режим работы
Поршневой	До 10	65–75	75–85	Прерывистый
Винтовой	До 13	75–85	60–70	Непрерывный
Центробежный	От 4	80–90	70–80	Постоянная высокая нагрузка

В таблице отражены усредненные показатели, которые помогают быстро сориентироваться при выборе. Конкретные цифры зависят от производителя и условий эксплуатации, поэтому финальное решение принимают после детального расчета под конкретную задачу.

Дополнительно оценивают габариты и требования к фундаменту. Винтовые и центробежные установки обычно компактнее при той же мощности, что упрощает размещение в ограниченном пространстве. Поршневые модели могут нуждаться в более прочной основе из-за вибраций.

Планирование системы с учетом пиковых нагрузок

В реальных условиях потребление сжатого воздуха редко остается постоянным. Периоды максимальной активности часто чередуются с простоями, и это требует отдельного подхода к определению необходимого запаса. Расчеты строят на основе графиков суточной или сменной нагрузки, где фиксируют пиковые значения и их продолжительность.

Для создания резерва обычно добавляют от десяти до тридцати процентов к расчетной производительности. Такой запас позволяет избежать перегрузок при внезапном росте спроса, например во время запуска дополнительных станков или сезонного увеличения объема работ. При этом важно не переусердствовать, чтобы не тратить лишние средства на избыточную мощность.

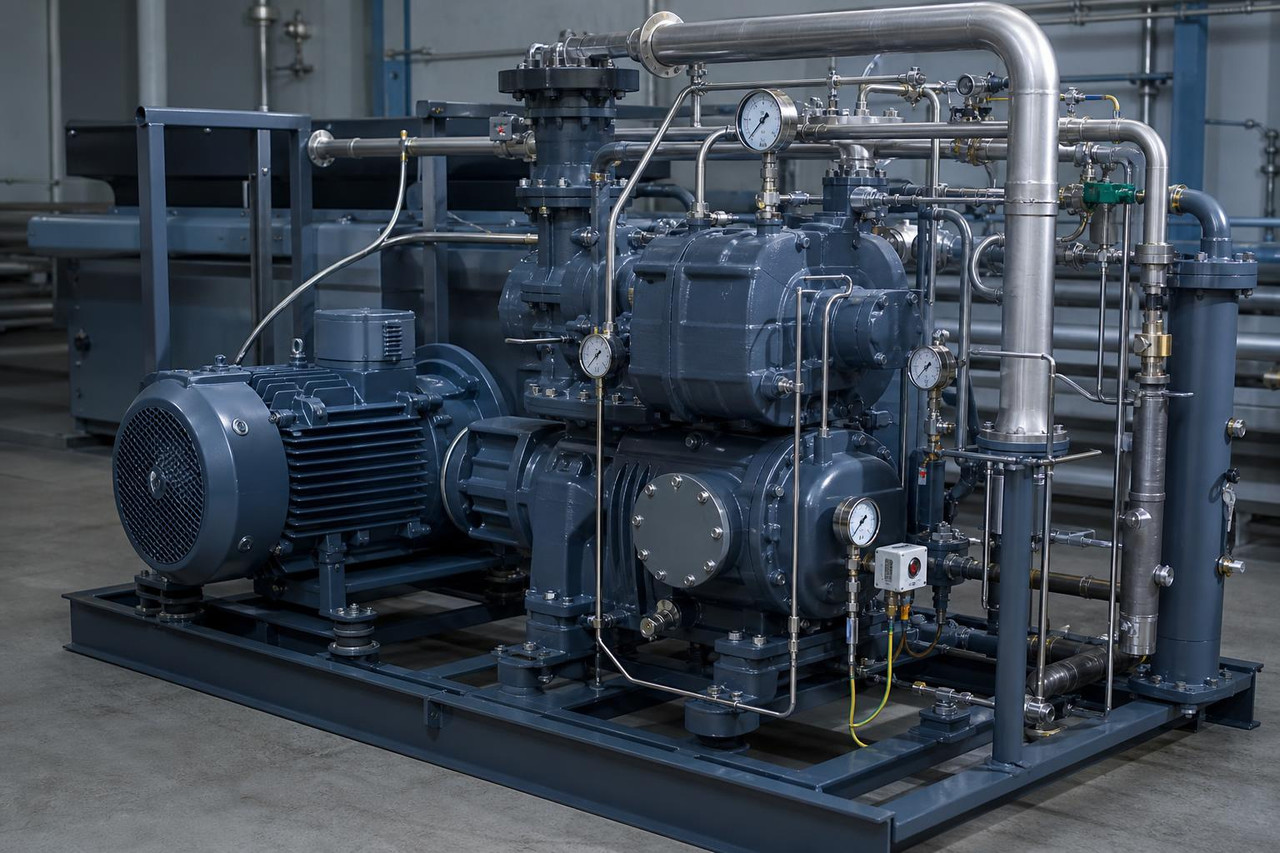

Компрессорная система с датчиками контроля нагрузки

Интеграция нескольких агрегатов помогает распределять нагрузку более равномерно. Один из них может работать в базовом режиме, а второй подключаться только при превышении заданного порога. Такой подход снижает износ и продлевает срок службы каждого устройства.

При анализе пиковых периодов учитывают не только объем, но и длительность максимума. Короткие всплески можно компенсировать ресиверами, а длительные требуют увеличения общей производительности. Практика показывает, что правильно подобранный ресивер сглаживает колебания и уменьшает частоту включений основного оборудования.

Дополнительные датчики и системы регистрации позволяют собирать данные о фактическом потреблении после запуска. Эти сведения используют для уточнения первоначальных расчетов и корректировки настроек. В результате удается достичь более точного соответствия между проектными данными и реальной работой.

Часто задаваемые вопросы

Подводя итоги

Точные расчеты параметров, учет внешних условий и сравнение разных конструкций помогают подобрать оборудование, которое справится с задачами без лишних расходов. Планирование с запасом на пиковые нагрузки и последующий мониторинг позволяют избежать простоев и перегрузок. Регулярная проверка фактических показателей после запуска дает возможность вовремя внести корректировки и продлить срок службы всей системы.

Начните с базовых формул и примера расчета для своей мастерской, затем добавьте анализ пиков и сравнение вариантов. Это позволит создать надежную и экономичную установку. Применяйте описанные подходы на практике, чтобы оптимизировать работу и снизить затраты на эксплуатацию.
